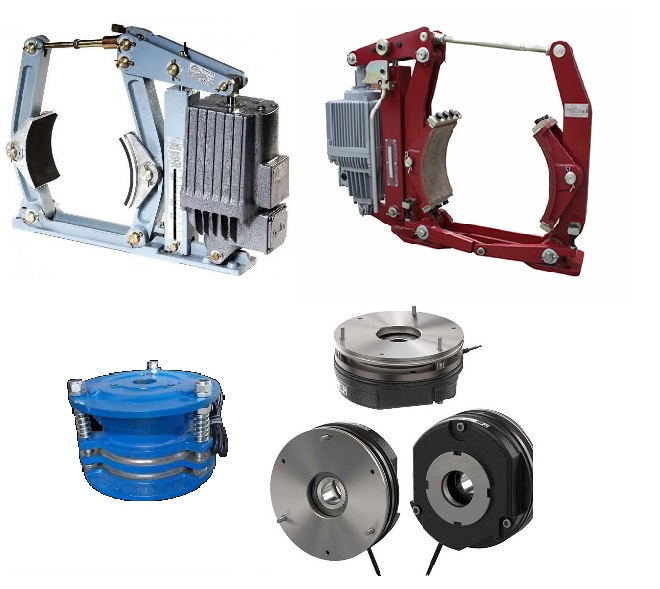

ترمز جرثقیل سقفی یکی از اجزای حیاتی در ساختار و عملکرد جرثقیل‌های صنعتی محسوب می‌شود،   به‌ویژه در بخش وینچ که محل استقرار ترمز موتور جرثقیل سقفی است.مهم ترین اجزای ان در ترمز های مگنتی ، مگنت ترمز جرثقیل سقفی و لنت و در ترمز های مکانیکی پمپ ترمز جرثقیل سقفی و لنت آن می باشد. این سیستم برای جلوگیری از حرکت ناخواسته بار، توقف ایمن در زمان بالا و پایین بردن، و پیشگیری از خطر سقوط طراحی شده است. با توجه به انواع مختلف ترمزها (مگنتی ، برقی و مکانیکی) و تفاوت‌هایی که هر کدام دارند، انتخاب صحیح و آگاهانه این قطعه نقش کلیدی در ایمنی، کارایی و عمر مفید سیستم دارد. در این مقاله، با معایب و مزایا هر نوع، ویژگی‌های فنی، و نکاتی درباره قیمت ترمز موتور جرثقیل سقفی آشنا می‌شوید.//

دسته‌بندی انواع ترمز موتور جرثقیل سقفی

ترمزهای نصب‌شده در موتور وینچ جرثقیل سقفی با هدف کنترل دقیق بار در حالات مختلف طراحی شده‌اند. انواع رایج این ترمزها شامل موارد زیر هستند:

۱. ترمز مگنتی (الکترومغناطیسی)

این نوع ترمز با استفاده از میدان مغناطیسی و جریان الکتریکی عملکرد ایمنی ایجاد می‌کند.

مزایا:

• فعال‌شدن سریع هنگام قطع برق
• مناسب برای بارهای سنگین و توقف‌های فوری
• عمر بالا با نگهداری مناسب

معایب:

• نیاز به منبع برق پایدار
• حساسیت به گرد و غبار و رطوبت محیط

کاربرد: جرثقیل‌هایی با نیاز به توقف فوری و کارکرد در محیط‌های صنعتی پرخطر

۲. ترمز برقی

این ترمزها با کمک جریان الکتریکی مستقیم یا متناوب به‌صورت پیوسته عمل می‌کنند.

مزایا:

• امکان کنترل از راه دور
• قابلیت هماهنگی با سیستم‌های PLC و اتوماسیون صنعتی
• عملکرد نرم و بدون لرزش

معایب:

• وابستگی به برق دائمی
• هزینه‌ی تعمیر بالا در صورت خرابی مدار کنترل

کاربرد: جرثقیل‌های مدرن با قابلیت تنظیم و برنامه‌ریزی عملیات

۳. ترمز مکانیکی

ترمزهای مکانیکی بدون نیاز به برق، با استفاده از اصطکاک بین قطعات فیزیکی عمل می‌کنند. خود این گروه شامل انواع زیر است:

الف) ترمز دیسکی

ساخته‌شده از دیسک‌هایی فولادی یا آلیاژی که با فشار لنت باعث توقف می‌شوند.

• مزایا: دقت بالا، عمر طولانی، کنترل خوب در بارهای سنگین
• معایب: نیاز به تنظیم دوره‌ای، حساسیت به حرارت بالا

ب) ترمز فنری

با استفاده از فنرهای کششی، در حالت عادی فعال‌اند و با اعمال برق غیر‌فعال می‌شوند.

• مزایا: ایمنی بالا در شرایط اضطراری، ساده و قابل اعتماد
• معایب: نیاز به تنظیم دقیق برای جلوگیری از قفل شدن ناخواسته

ج) ترمز درام

دارای کفشک‌هایی که به سطح داخلی درام فشار وارد می‌کنند.

• مزایا: ساختار ساده و اقتصادی، مناسب برای بارهای متوسط
• معایب: عملکرد کمتر دقیق در شرایط پرشتاب، تولید حرارت زیاد

فاکتورهای مؤثر در انتخاب ترمز مناسب

در انتخاب نوع ترمز موتور جرثقیل سقفی باید موارد زیر بررسی شوند:

• وزن و نوع بار
• سرعت عملکرد جرثقیل
• نوع محیط کاری (باز یا بسته، مرطوب یا خشک)
• میزان دفعات استفاده در روز
• الزامات ایمنی کارگاه یا کارخانه

پیشنهاد می‌شود قبل از خرید، مشاوره با تولیدکننده یا متخصص فنی داشته باشید.

قیمت ترمز موتور جرثقیل سقفی

قیمت این نوع ترمزها به عوامل متعددی وابسته است:

• نوع ترمز: برقی، مگنتی یا مکانیکی
• توان موتور: هرچه قدرت بیشتر، ترمز گران‌تر
• برند و کیفیت ساخت: برندهای آلمانی یا ژاپنی معمولاً قیمت بالاتری دارند
• قطعات یدکی و خدمات پس‌از‌فروش

در حالت کلی، ترمزهای مکانیکی ساده‌ترین و اقتصادی‌ترین انتخاب هستند، اما در محیط‌های حساس‌تر، ترمزهای مگنتی یا برقی پیشنهاد می‌شوند.

نکات نصب، نگهداری و افزایش عمر ترمز جرثقیل سقفی

• نصب باید توسط تکنسین ماهر و با ابزار دقیق انجام شود
• روغن‌کاری دوره‌ای قطعات متحرک در ترمزهای مکانیکی توصیه می‌شود
• تست عملکرد در بازه‌های زمانی مشخص جهت اطمینان از ایمنی سیستم
• بررسی اتصالات الکتریکی و عایق‌کاری در ترمزهای برقی و مگنتی

نگهداری صحیح و بررسی مستمر وضعیت ترمزها موجب کاهش احتمال خرابی، افزایش ایمنی و کاهش هزینه‌های تعمیرات خواهد شد

تفاوت عملکرد ترمز در جرثقیل‌های تک‌پل و دو‌پل

در سیستم جرثقیل‌های سقفی، طراحی ساختار مکانیکی شامل تک‌پل و دو‌پل می‌شود که روی انتخاب و عملکرد ترمز نیز اثر مستقیم دارد.

جرثقیل تک‌پل:

• معمولاً برای ظرفیت‌های سبک تا متوسط استفاده می‌شود
• ترمزهای ساده‌تر مانند درام یا دیسکی کفایت می‌کنند
• به دلیل ابعاد محدود، نصب ترمز با فضای فیزیکی کمتر انجام می‌شود

جرثقیل دو‌پل:

• برای جابجایی بارهای سنگین و در محیط‌های صنعتی بزرگ کاربرد دارد
• نیازمند ترمزهای قدرتمند مانند الکترومغناطیسی یا برقی با سیستم‌های ایمنی افزوده
• طراحی پیچیده‌تر و الزامات فنی بیشتر در نصب و تست ترمز

انتخاب نوع ترمز باید متناسب با ساختار پل و ظرفیت جرثقیل صورت گیرد، چراکه یک سیستم ضعیف در ساختار دو‌پل می‌تواند منجر به خطرات ایمنی جدی شود.

نکات مهم در انتخاب برند ترمز موتور جرثقیل سقفی

برندهای سازنده ترمز نقش مهمی در کیفیت، دوام و خدمات پس‌از‌فروش دارند. معیارهای کلیدی برای انتخاب برند شامل:

• سابقه صنعتی: برندهایی با حضور طولانی‌مدت در صنعت جرثقیل و تجهیزات بالابر
• استانداردهای بین‌المللی: برندهایی که گواهی‌هایی مانند ISO، CE یا EN دارند
• تنوع محصول: امکان انتخاب بین انواع ترمزها با مشخصات فنی متفاوت
• دسترسی به قطعات یدکی: به‌ویژه برای ترمزهای الکترومغناطیسی یا برقی
• پشتیبانی فنی و آموزش نصب: آموزش کامل نحوه تنظیم، تست و تعمیر ترمز توسط تولید‌کننده

در بازار ایران برندهایی مانند Stromag، Demag، SEW-Eurodrive شناخته‌شده هستند که کیفیت بالا و پشتیبانی مناسبی ارائه می‌دهند.

خطاهای رایج در نصب و بهره‌برداری از ترمز جرثقیل سقفی

بی‌توجهی به استانداردهای نصب و نگهداری ترمز می‌تواند باعث کاهش عملکرد، افزایش استهلاک یا حتی خطر سقوط بار شود. برخی از رایج‌ترین خطاها عبارت‌اند از:

• نصب اشتباه کفشک یا لنت ترمز: منجر به اصطکاک نامناسب یا عدم توقف کامل
• استفاده از ترمز نامتناسب با توان موتور: فشار بیش‌از‌حد بر ترمز و آسیب‌دیدگی اجزا
• عدم تنظیم دوره‌ای سیستم کنترل برق در ترمزهای برقی و مگنتی
• بی‌توجهی به دمای محیط و رطوبت در ترمزهای مکانیکی
• نصب بدون درنظر گرفتن تراز دقیق محور چرخش وینچ

با رعایت دستورالعمل‌های تولیدکننده و بازدید دوره‌ای، می‌توان از این خطاها جلوگیری کرد و ایمنی عملیات را تضمین نمود.

استانداردهای بین‌المللی مربوط به ترمز جرثقیل سقفی

برای جلوگیری از حوادث و اطمینان از عملکرد صحیح ترمز، رعایت استانداردهای جهانی بسیار مهم است. برخی از مهم‌ترین استانداردها عبارت‌اند از:

• EN 13155: مربوط به ایمنی در تجهیزات بالابر و مکانیزم ترمز
• ISO 4301-5: دسته‌بندی جرثقیل‌ها بر اساس نوع عملیات، که روی طراحی ترمز تأثیر دارد
• ASME B30.2: استاندارد آمریکایی برای جرثقیل‌های سقفی شامل الزامات ترمز و تجهیزات ایمنی
• DIN VDE 0580: استاندارد مربوط به سیستم‌های الکترومغناطیسی شامل ترمزهای مگنتی

استفاده از ترمزهایی که مطابق با این استانداردها طراحی شده‌اند، میزان اعتماد و ایمنی در محیط صنعتی را به شکل محسوسی افزایش می‌دهد.

جمع‌بندی نهایی

ترمز موتور جرثقیل سقفی قطعه‌ای استراتژیک در امنیت، کارایی، و کنترل عملیات جرثقیل محسوب می‌شود. انتخاب مناسب بین انواع مگنتی، برقی و مکانیکی به عوامل متعددی از جمله وزن بار، شرایط محیط، نوع جرثقیل و بودجه پروژه بستگی دارد. با رعایت اصول فنی، انتخاب برند معتبر، و نگهداری منظم می‌توان عمر سیستم را افزایش داد و از وقوع حوادث صنعتی پیشگیری کرد.

.
